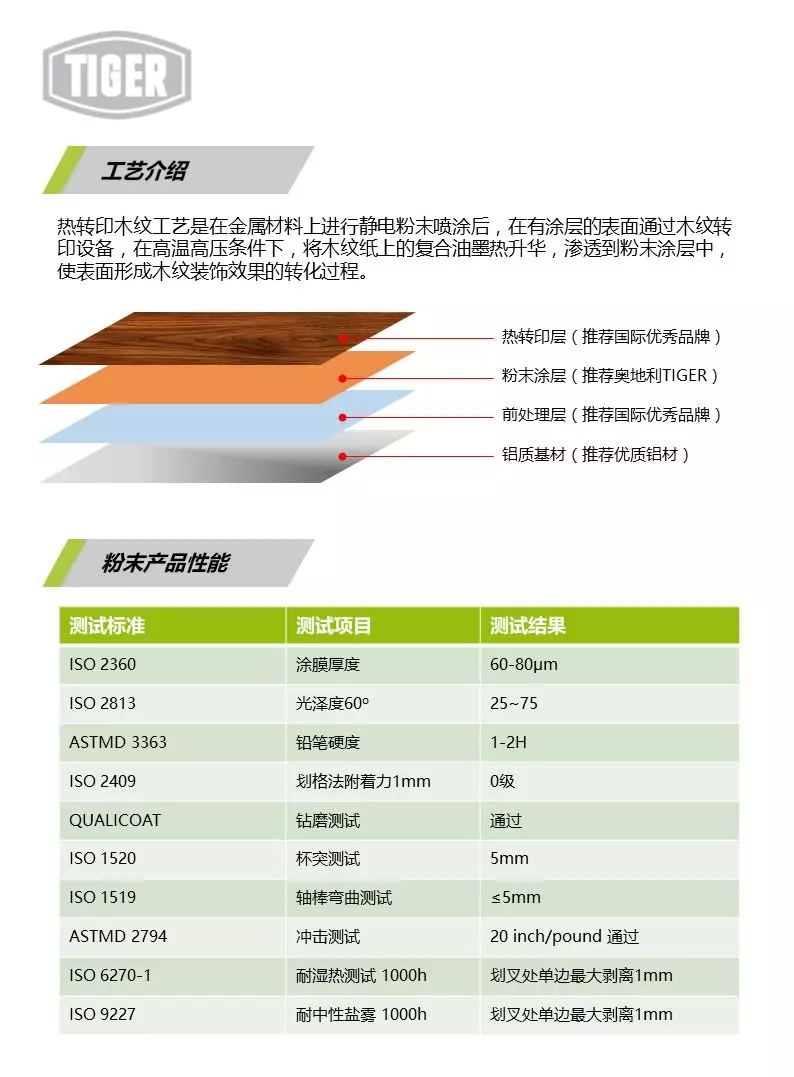

近期，老虎新材料推出了噴涂熱轉印系列粉末涂料。該涂料通過轉印使金屬表面呈現逼真天然木紋的效果，樣色和式樣非常豐富，且鋁合金底材相比木材更加輕盈，美觀又輕便;以鋁代木減少對樹木的砍伐，以粉代漆0VOCs排放，產品表面非常堅固易打理維護，最高可提供戶外15年質量保證;噴涂過的板材與木材相比具有更好的防潮防火防蟲蛀性能。
以下文章由老虎公司御用技術專家陳文浩帶領技術團隊傾力打造， 保證承包了所有你感興趣的木紋熱轉印技術和工藝干貨，你準備好接招了嗎? 粉末涂料作為環境友好型涂料的典型代表,其生產技術已經非常成熟。熱轉印木紋在粉末涂料中的應用與技術在近幾年得到很大發展，其在鋁型和家具上的應用很受市場歡迎。該技術是將高精度紙上的轉印油墨在高溫下熱升華滲入到涂層內部，使涂層表面具有色彩艷麗的木紋紋理效果的一種特殊工藝。同時熱轉印粉末涂層不會因熱轉印處理而改變產品原有的硬度、耐磨性、耐候性、耐鹽霧性、耐老化性等，所以熱轉印木紋產品經久耐用，轉印圖案不會脫落、龜裂和褪色。 前期熱轉印木紋粉末涂料主要以聚氨脂/異氰酸酯體系為主，因其價格比較昂貴，機械性能較差，生產穩定性不高，限制了全面的推廣，主要用于一些高端產品上。近幾年熱轉印粉末涂料得到了很大的發展，聚酯/TGIC體系，聚酯/丙烯酸等廣泛用于鋁型材、家電家具行業;環氧/聚酯，純環氧體系廣泛用于防盜門，MDF等產品上。而丙烯酸樹脂對聚酯樹脂存在較強的選擇性，若品種選擇不當無法實現光滑油膩的表面。另外消光體系的表面抗刮傷性較差，容易產生劃痕。因此，此類產品目前沒有在轉印產品中得到很大的推廣。針對鋁型材產品、家電家具行業，市場對表面細膩光滑的手感木紋粉產品有著越來越多的需求。本文主要結合聚氨酯體系和丙烯酸/聚酯體系技術特點，探討并設計開發出一款戶外用手感更細膩、機械性能更好、耐候性優異、高流平和轉印清晰等皮膚木紋熱轉印粉末涂料產品。 1. 實驗部分 1.1. 主要原料 熱轉印用樹脂( 樹脂:DSM、 Allnex、中添丙烯酸樹脂);固化劑：NISSAN 異氰尿酸三縮水甘油酯( TEPIC)、XL552(EMS) ;色料：鈦白粉(科慕TS6200)、黃色色料(Bayferrox 3920 )、紅色色料(Bayferrox 130 B ); 粉末涂料通用助劑( 流平劑、安息香、蠟粉、促進劑、光亮劑701); 熱轉印木紋紙: SUBLITEX。 1.2. 實驗儀器 雙螺桿擠出機(Coperion ZSK-18): 科佩隆-通用設備有限公司; 高速粉碎機: 上海鼎廣機械設備有限公司; 高壓靜電噴槍(PG-1-B 2): 金馬涂裝(上海)有限公司; 高溫烘箱(UT12)：Heraeus: DSC 差示掃描量熱儀(Q20):TA沃特世科技有限公司; 熱轉印機器燙畫機(YH-380): HLEPH：圓錐彎曲試驗儀(QTZ)：BYK：光澤儀(4442)：BYK：沖擊性能測定儀(5512)：BYK氙燈老化儀(CI4000): 阿美特克Ametek。 1.3. 熱轉印木紋粉末涂料涂層制備及配方設計

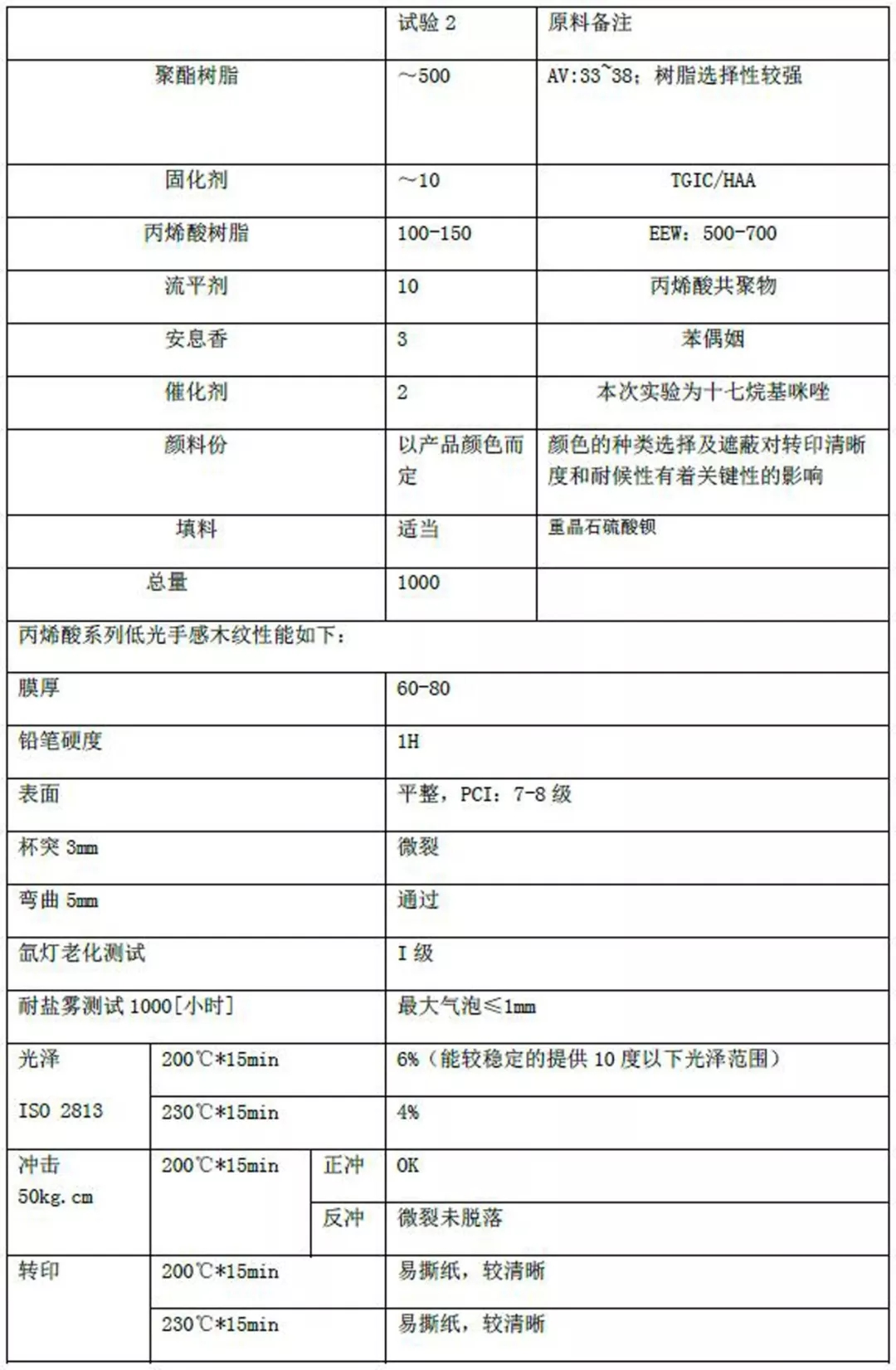

按照下表設計配方，稱取樹脂、固化劑、各種助劑和顏料進行預混合，熔融擠出，冷卻破碎，粉碎，固化制得熱轉印底粉樣板。將制得的樣板通過熱轉印燙畫機進行熱轉印，制得轉印樣板( 熱轉印溫度180 ℃，時間180 秒)。 2. 結果與討論 2.1. 聚氨酯產品體系 首先以聚氨酯樹脂體系測試分析：通過高低羥值樹脂搭配，達到低光(60 角度10%以下)，表面細膩的涂膜表面。 基本配方如下： 此配方聚氨酯產品能夠提供非常清晰轉印效果，優異的耐候性能，耐化學性能。但是涂膜交聯密度大，涂膜硬度較高導致機械性能較差，雖然添加一定輔助聚酯或者固化劑能使機械性能得到一定的改善，成本較高，生產穩定性較差，在實際應用中也受到一定限制。 2.2. 丙烯酸/聚酯消光系列 丙烯酸/聚酯系列產品，在聚氨酯系列上機械性能得到較大的改善，但在轉印清晰度與表面細膩度來看，達不到聚氨酯的優異效果，手感比較干澀，轉印清晰度較差，耐劃傷性能較差。 2.3. 丙烯酸/聚氨酯混合系列

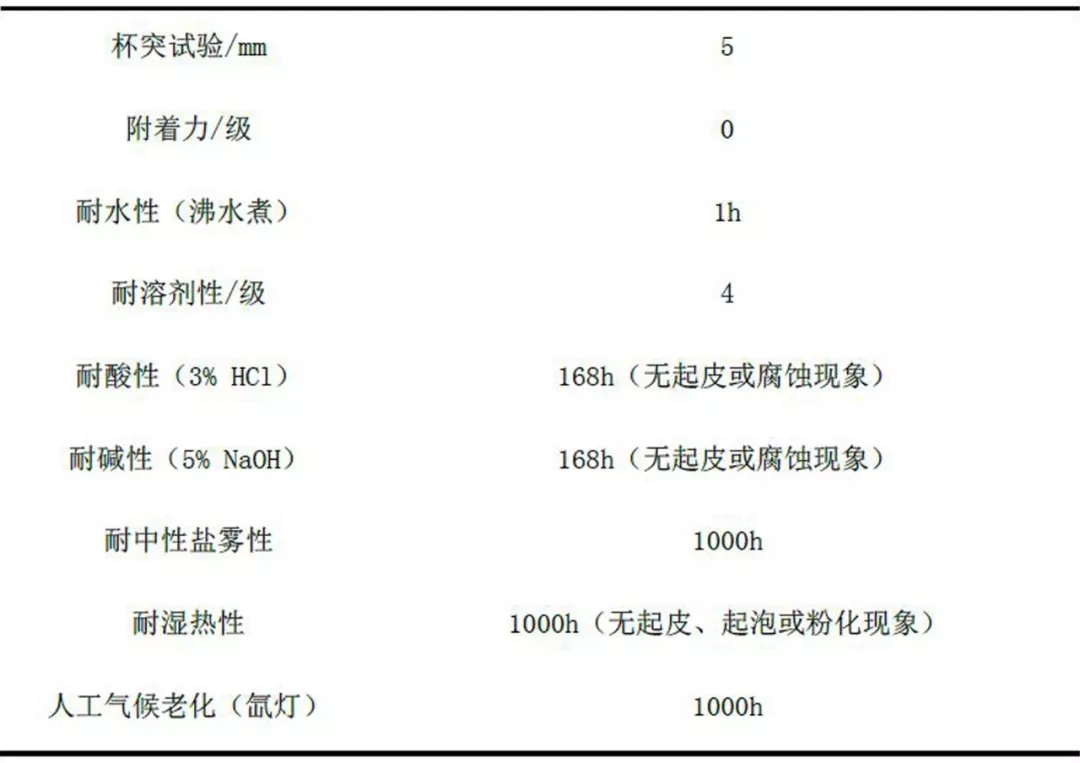

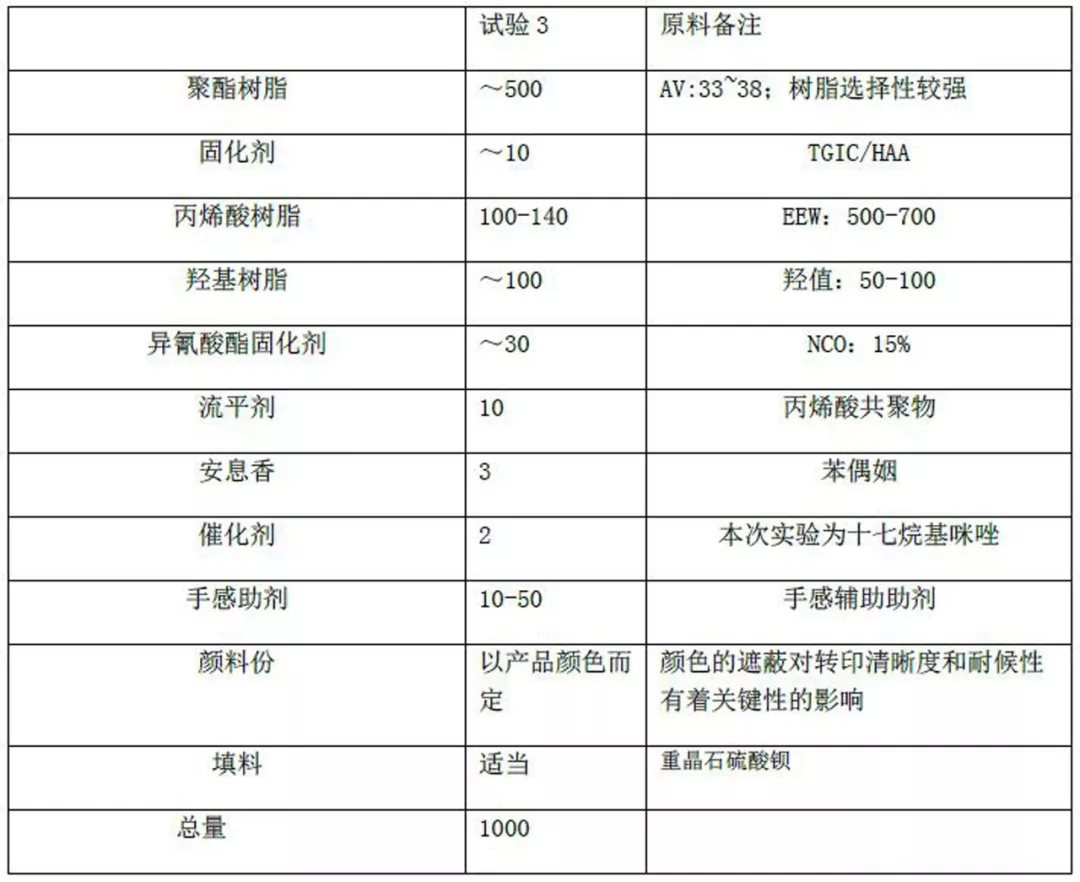

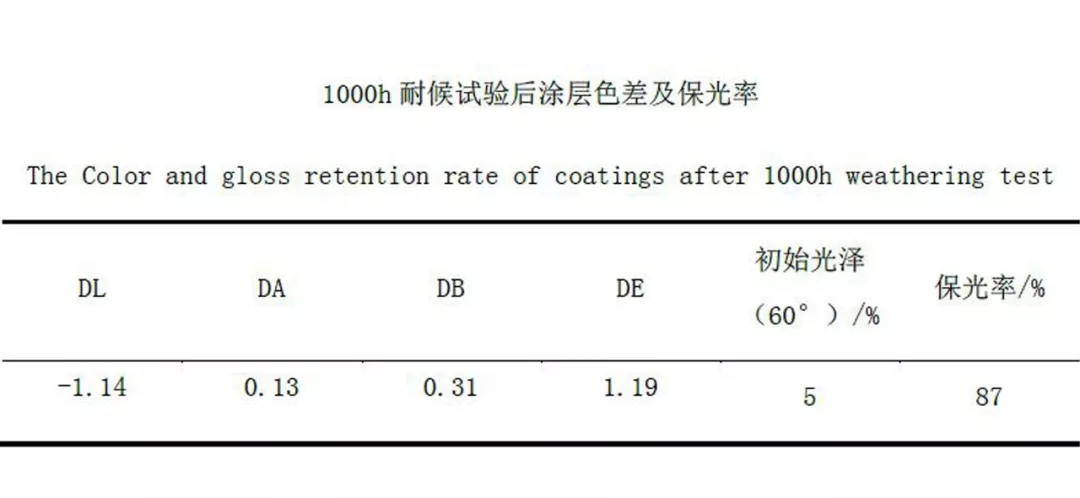

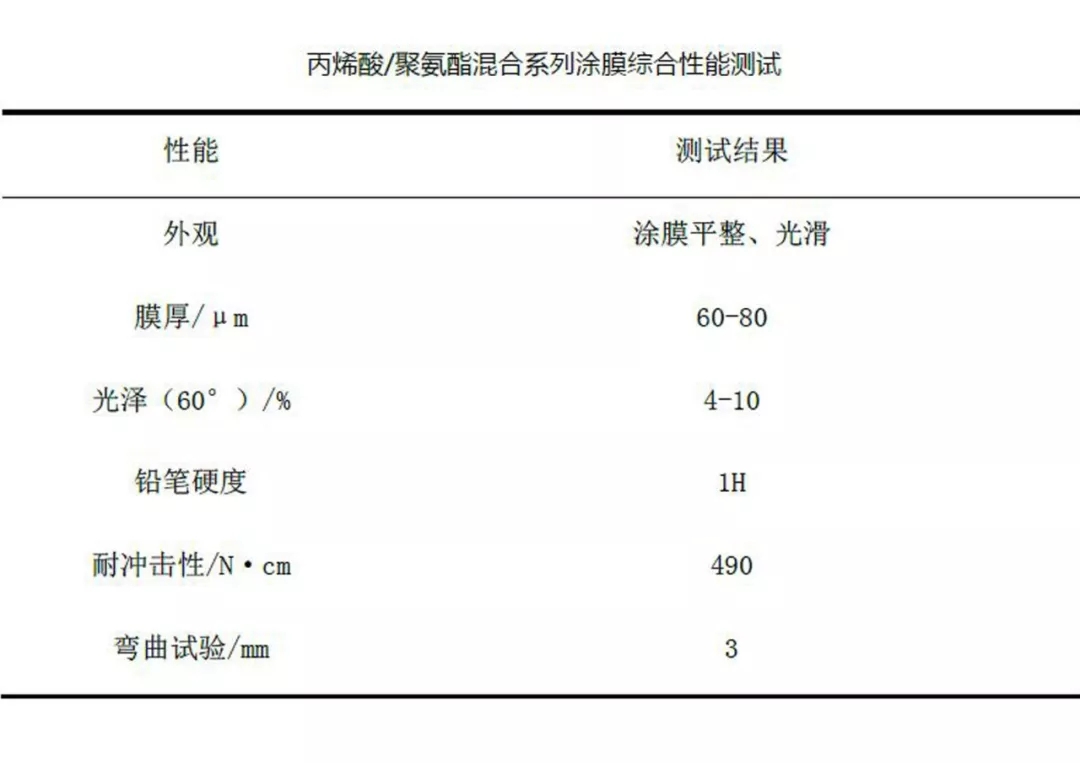

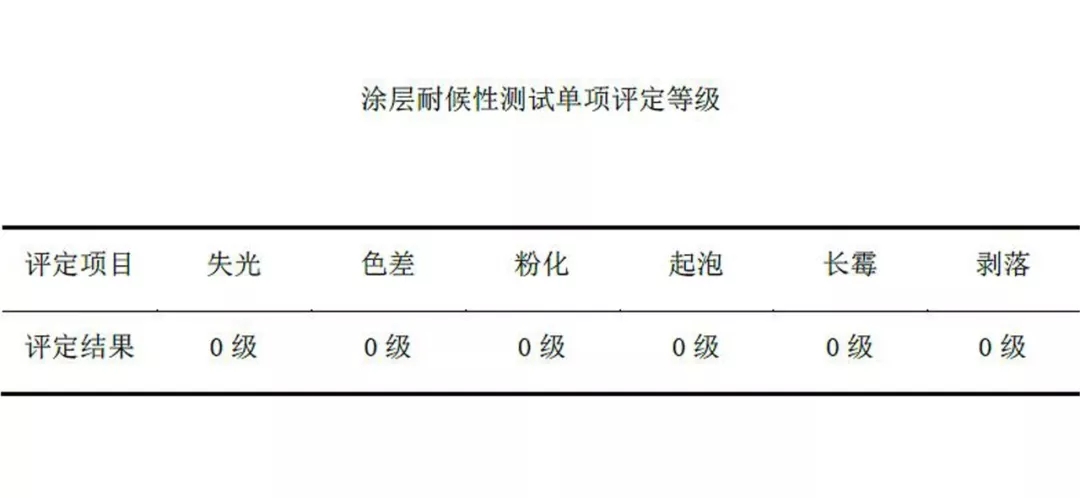

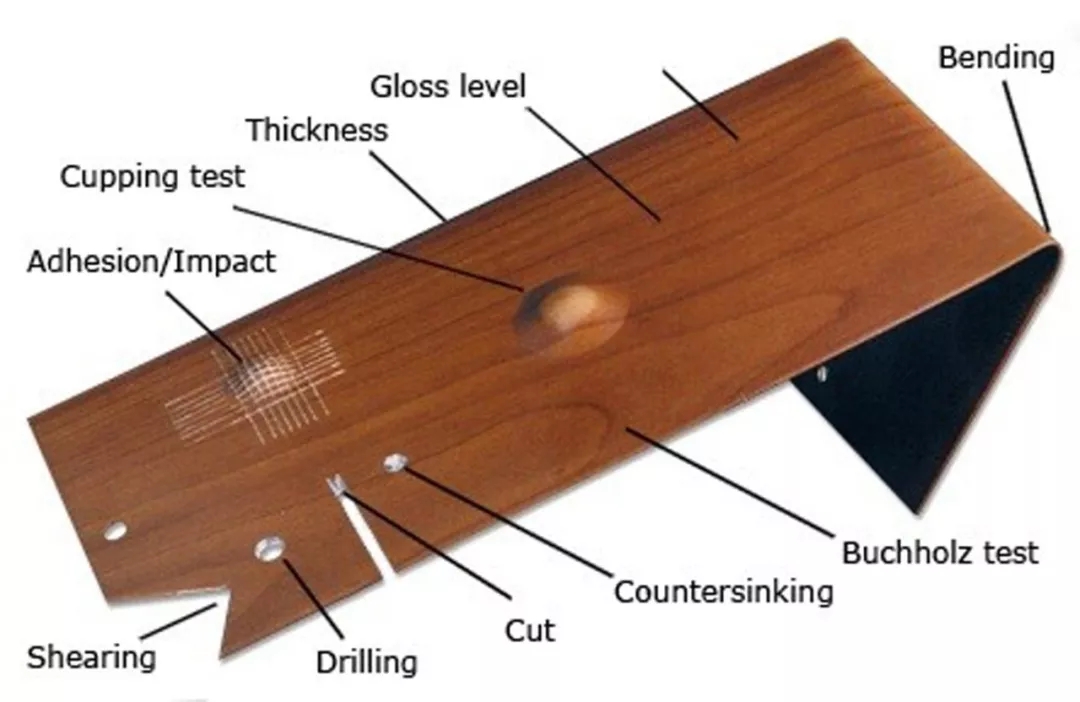

此體系在前兩者的基礎上，相互配合各自樹脂的優缺點，得到較高的流平性，優異的機械性能、表面細膩度和高清轉印效果。此配方對聚酯和丙烯酸的選擇性較強，羥基樹脂含量對產品的流平性，轉印清晰度有較強的影響。適量添加輔助助劑獲得更好的細膩表面，達到更有效的手感效果。 聚氨酯/丙烯酸混合體系轉印效果與機械性能改善如圖所示：
3.結束語 聚氨酯/丙烯酸混合體系制作皮膚木粉目前推入市場，在之前的產品上，配方成本，機械性能，轉印高清度得到了很大的提升。 木紋產品目前針對轉印清晰度和油墨滲透層度沒有一個明確的行業標準評估，轉印清晰度完全靠目視對比來評比，油墨滲透靠切片評定滲入圖層深度，行業的標準制定勢在必行。 皮膚木紋的研制，目前不緊緊局限于一般戶外級別。一些外資企業與某些大型轉印紙供應商合作，制作超耐候性的皮膚木紋轉印產品。粉末配方中正在研制耐候型聚酯一次擠出合成方式和超耐候樹脂混合型方式制備符合QUALICOAT 1.5級或者2級的手感皮膚木粉產品，配合超耐候型轉印紙，或者3D打印效果，噴粉打印等制作方式來對產品質量的不斷的提升，滿足市場更多的裝飾需求，目前老虎涂料已經率先將技術引入中國研發。
